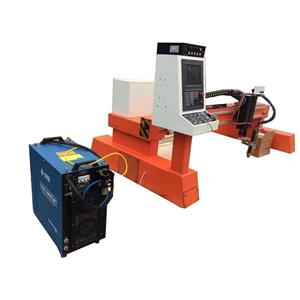

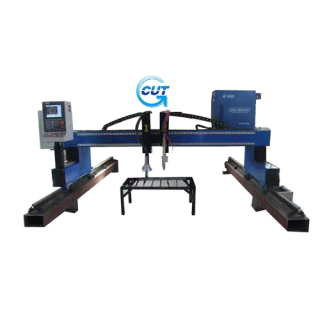

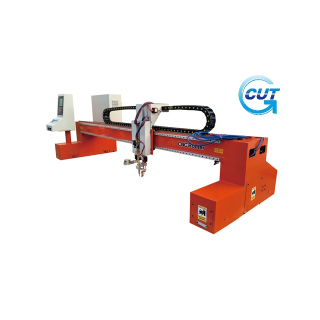

ماكينة القطع بالشعلة والبلازما

العلامة التجارية:

G-CUT

المنتج المصدر:

جينان، الصين

التسليم في الوقت المحدد:

15 يوما بعد استلام الودائع

القدرة على التوريد:

500 مجموعات شهريا

تحميل:

كراسة.pdf

أضف إلى قائمة الامنيات ارسال لجنة التحقيق الآن

ماكينة القطع بالشعلة والبلازما

تطبيقات قطع البلازما الصناعية:
قطع الأجزاء، وسماكة المواد، وقطع الألواح المتغايرة

قطع البلازما الصناعية

يشمل السرير عوارض وأعمدة. تتطلب الآلة بأكملها صلابة جيدة وقوة عالية ودقة معالجة عالية وموثوقية واستقرار. يضمن المحرك الثنائي تزامن طرفي الشعاع، وقد تم تجهيز طرفي العمود الرئيسي بأدلة مرنة أفقية. من أجل ضمان استقرار الجهاز أثناء التشغيل، يكون المشي مستقرًا وموثوقًا؛

الشعاع يعتمد هيكل شعاع صندوق التكنولوجيا الألمانية

تعتمد العارضة هيكل العارضة الصندوقية ذات التكنولوجيا الألمانية، ويبلغ العرض حوالي 1000 مم، والصلابة الشاملة جيدة. معالجة الشيخوخة بعد اللحام تقضي على الإجهاد المتبقي ولن تتشوه بعد الاستخدام طويل الأمد؛ تتبنى سكة التوجيه الطولية تشطيبًا عالي القوة بوزن 24 كجم / U71Mn ، وخشونة سطح التوجيه را0.8μm ؛ إطار القيادة الطولية (الإطار النهائي): يجب أن يكون مصنوعًا من سكة ثقيلة عالية القوة، ويتم معالجة الجزء العلوي والجانبين بدقة بواسطة مطحنة خاصة.

سمات:

1. قطع البلازما الصناعية زهيكل أنتري كبير ويعتمد مركز ثقل منخفض

2.&نبسب;يعتمد المحرك الثنائي الهيكل المتماثل لقاطع البلازما الصناعي.

3. قطع البلازما الصناعيةمحرك إنجل يعتمد هيكل متساوي.

4. صناعة قطع البلازما أتنقيط مخفض التروس الكوكبي عالي الدقة من ايزيل

5. صناعة قطع البلازما جاستخدام الشعلة مدفوعة لأعلى ولأسفل بواسطة المحمل

6. صناعة قطع البلازما هي أتنقيط 8KgU71Mn سكة توجيه عالية القوة للمحور Y وصمام الملف اللولبي المستورد من إيطاليا.

حدود:

قياس المسار	3000-7000 ملم
طول المسار	6000-12000 ملم
عرض القطع (مم)	2200-6200 ملم
طول القطعح(مم)	4000-10000 ملم
نظام التحكم	شنغهاي FLMC-F2300/بكين ستارفاير
قطع الشعلة	2 مجموعات
سمك القطع	لهب 6-200 مم، قطع البلازما يتم تحديده بواسطة قوة البلازما
سرعة السفر	8000 مم/دقيقة
سمك القطع	تعتمد على سمك اللوحة
وضع القيادة	محرك ثنائي
